Повний посібник із монтажу фотоелектричних модулів Q-SUN
Номер документа: QN3-CX-TD-046
Виробник: QSUN SOLAR (Jiangsu) CO., LTD.
Версія: A0
Затвердив: Rongyuan Gu
Перевірив: Rongyuan Gu
Редактор: Guangyao Zhang
Дата випуску: 2025-03-03
Дата набрання чинності: 2025-03-03
Таблиця історії змін версій
| Версія | Сторінка | Причина | Зміст | Дата зміни | Змінив |
|---|---|---|---|---|---|
| A0 | 22 | Перший випуск | Перший випуск | 2025.03.03 | Rongyuan Gu |
1 Вступ
Перш за все щиро дякуємо, що обрали фотоелектричні модулі QSUN!
Цей посібник із монтажу містить ключову інформацію щодо електричного та механічного монтажу, тому перед установленням модулів QSUN необхідно повністю ознайомитися з наведеною інформацією. Крім того, цей посібник містить відомості з безпеки, з якими ви повинні ознайомитися. Увесь вміст цього посібника є інтелектуальною власністю QSUN, створеною в результаті тривалих технічних досліджень і накопичення досвіду QSUN.
Цей посібник із монтажу не встановлює жодної прямої чи непрямої гарантії якості та не визначає схем компенсації збитків, пошкодження модулів або інших витрат, спричинених чи пов’язаних із монтажем, експлуатацією, використанням і технічним обслуговуванням модулів. Якщо використання модулів порушує патентні права або права третіх осіб, QSUN не несе жодної відповідальності. QSUN залишає за собою право змінювати посібник до виробу або посібник із монтажу без попереднього повідомлення.
ПОВІДОМЛЕННЯ ЩОДО ГАРАНТІЇ. Якщо замовники не встановлюють модулі відповідно до вимог цього посібника, гарантія якості, надана замовникам під час продажу, втрачає чинність. Крім того, рекомендації цього посібника призначені для підвищення безпеки монтажу модулів і перевірені та підтверджені практикою. Надайте цей посібник користувачам фотоелектричної системи для довідки та повідомте їм вимоги й рекомендації щодо безпеки, експлуатації та технічного обслуговування.
2 Закони та нормативні вимоги
Механічний і електричний монтаж фотоелектричних модулів має виконуватися відповідно до чинних норм, зокрема електротехнічних і будівельних норм та вимог до електричного приєднання. Ці норми відрізняються залежно від місця монтажу, наприклад монтажу на даху будівлі, застосування на транспортному засобі тощо. Вимоги також можуть відрізнятися залежно від системи постійного чи змінного струму та напруги монтажної системи. Щодо конкретних положень звертайтеся до місцевих органів влади.
3 Загальна інформація
3.1 Ідентифікація модулів
На кожен модуль нанесено 3 етикетки, що містять наведену нижче інформацію.
Етикетка: містить тип виробу, стандартну номінальну потужність, номінальний струм, номінальну напругу, напругу холостого ходу, струм короткого замикання за умов випробування, позначення сертифікації, максимальну напругу системи тощо.
Серійний номер: кожен модуль має унікальний серійний номер, який назавжди вбудований усередину модуля та видимий у верхній частині його лицьового боку. Кожен серійний номер установлюють до ламінування модуля. Той самий серійний номер також наведений на етикетці модуля.

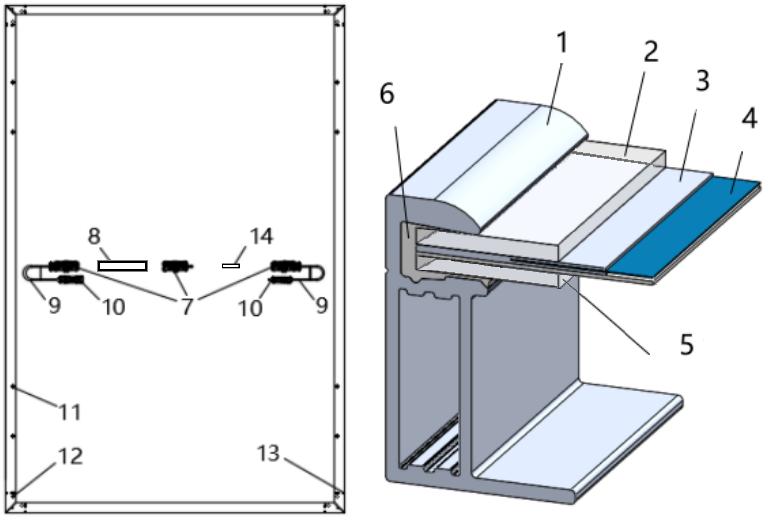

Рисунок 1. Механічне креслення стандартних модулів
| № | Складник | № | Складник | № | Складник | № | Складник |
|---|---|---|---|---|---|---|---|
| 1 | Рама | 2 | Скло | 3 | EPE/EVA | 4 | Сонячний елемент |
| 5 | Заднє скло | 6 | Силікагель | 7 | З’єднувальна коробка | 8 | Етикетка |
| 9 | Кабель | 10 | З’єднувач | 11 | Монтажний отвір | 12 | Отвір заземлення |
| 13 | Дренажний отвір | 14 | Штрихкод |
(Розташування з’єднувальної коробки див. у розділі 3.2. Конкретне виконання визначається відповідною специфікацією.)

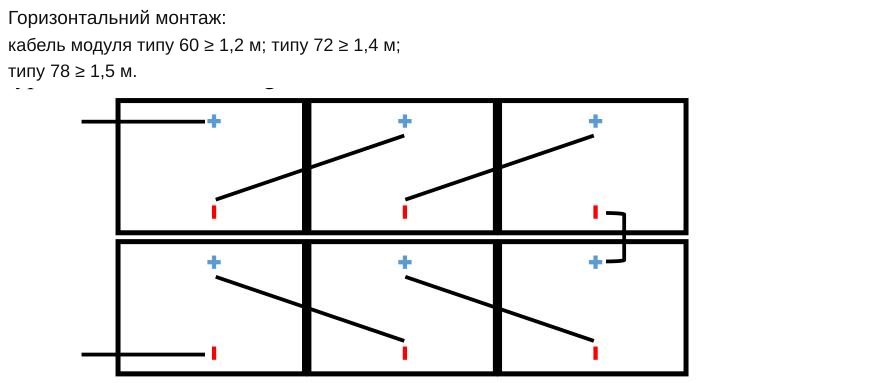

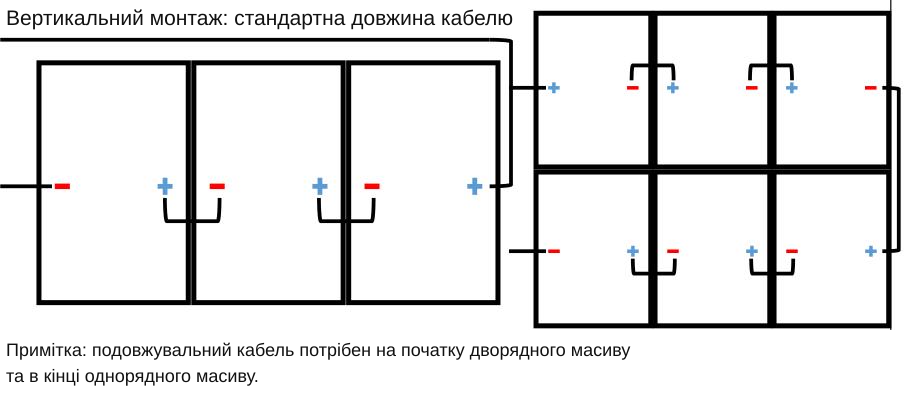

3.2 Розташування з’єднувальної коробки та рекомендований спосіб прокладання кабелів
| Схема розташування з’єднувальної коробки | Рекомендований спосіб прокладання кабелів |
|---|---|
 |
 |
 |
3.3 Загальні вимоги безпеки
Клас застосування сонячного модуля QSUN — клас Ⅱ; модуль можна використовувати в системах, що працюють за напруги > 50 В постійного струму або потужності > 240 Вт, де передбачається загальнодоступний контакт.
Під час установлення модуля на даху необхідно враховувати загальний клас вогнестійкості завершеної конструкції, а також її подальше комплексне технічне обслуговування. Дахову фотоелектричну систему слід установлювати після оцінювання фахівцями з будівництва або інженерами та отримання офіційних результатів аналізу всієї конструкції. Має бути доведено, що конструкція здатна витримувати додатковий тиск системи кріплень, зокрема вагу фотоелектричних модулів.
ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ. Задля власної безпеки не працюйте на даху без захисних заходів, зокрема, але не виключно: засобів захисту від падіння, драбини або сходів і засобів індивідуального захисту.
ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ. Задля власної безпеки не встановлюйте модулі та не працюйте з ними за несприятливих умов, зокрема, але не виключно, за сильного вітру або поривів вітру, на вологих чи вкритих піском дахах.
3.4 Електробезпека
НЕБЕЗПЕКА — УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ АБО ОПІК. Фотоелектричні модулі можуть виробляти постійний струм під дією світла; будь-який контакт із відкритим металом з’єднувальних проводів модулів може спричинити ураження електричним струмом або опік. Будь-який контакт із постійною напругою 30 В або вище може бути смертельним.
Навіть без під’єднаного навантаження чи зовнішніх кіл модулі можуть створювати напругу. Під час роботи з модулями на сонячному світлі використовуйте ізольовані інструменти та гумові рукавички.
Фотоелектричні модулі не мають вимикача. Роботу фотоелектричних модулів можна припинити лише в разі усунення сонячного освітлення, накривши їх тканиною, твердим щитом або світлонепроникними матеріалами, або поклавши лицьовою стороною на гладку рівну поверхню.
Щоб уникнути небезпеки електричної дуги або ураження електричним струмом, не роз’єднуйте електричні з’єднання під навантаженням. Неправильні з’єднання також призводять до виникнення електричної дуги або ураження струмом. Тримайте з’єднувачі сухими й чистими та переконайтеся, що вони справні. Не вставляйте в з’єднувачі інші металеві предмети й не виконуйте електричне з’єднання будь-якими іншими способами.
Сніг і вода в навколишньому середовищі посилюють відбиття світла та призводять до збільшення вихідного струму й потужності. За низької температури напруга та потужність модуля також збільшуються.
Якщо скло або пакувальні матеріали модуля пошкоджені, надягніть засоби індивідуального захисту, а потім ізолюйте модулі від електричного кола.
Усі роботи з модулями дозволено виконувати лише в сухих умовах сухими інструментами. Не працюйте з вологими модулями, якщо не використовуєте належні засоби захисту від ураження електричним струмом. Під час очищення модулів дотримуйтеся вимог цього посібника щодо очищення.

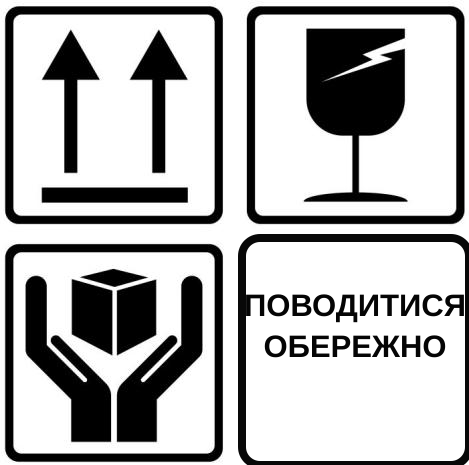

3.5 Безпека під час поводження
- Не відкривайте упаковку QSUN під час транспортування та зберігання, доки модулі не прибудуть на місце монтажу.
- Не пошкоджуйте упаковку та не допускайте падіння упакованих модулів.
- Під час штабелювання модулів не перевищуйте максимальну кількість ярусів, зазначену на пакувальній коробці.

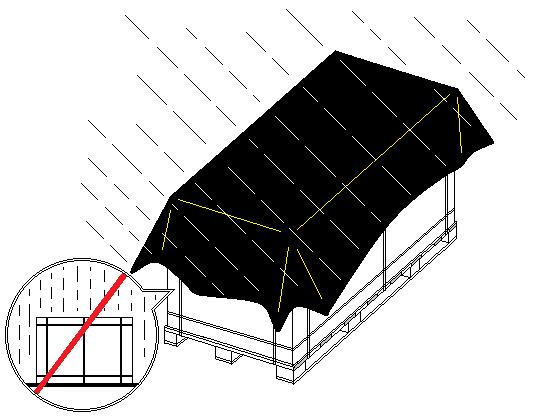

- До розпакування зберігайте пакувальну коробку у вентильованому, захищеному від дощу та сухому місці.
- Відкривайте пакувальну коробку QSUN відповідно до інструкцій із розпакування.
- За жодних обставин не підіймайте модуль, тримаючи його за з’єднувальну коробку або проводи.
- Не стійте й не ходіть по модулях.
- Не кидайте один модуль на інший.
- Щоб уникнути пошкодження скла, не кладіть важкі предмети на скло модуля.
- Будьте обережні, кладучи модулі на поверхню, особливо на кути.
- Не намагайтеся розбирати модуль або знімати паспортну табличку чи деталі модуля.
- Не фарбуйте поверхню модулів і не наносьте жодних інших клеїв.
- Не пошкоджуйте, не задирайте й не дряпайте задню плівку модулів.
- Не свердліть раму модулів: це може зменшити її несучу здатність або призвести до корозії.
- Не дряпайте анодоване покриття рами з алюмінієвого сплаву, крім місця під’єднання заземлення. Подряпина може спричинити корозію рами та зменшити її несучу здатність.
- Не ремонтуйте самостійно скло або модулі з пошкодженою задньою плівкою.
3.6 Пожежна безпека
Перед установленням модулів ознайомтеся з місцевими законами та нормативними актами й дотримуйтеся вимог пожежного захисту будівель. Відповідно до застосовних стандартів сертифікації клас вогнестійкості компонентів QSUN — клас C.
Для монтажу на даху дах має бути покритий шаром вогнестійкого матеріалу з належним класом вогнестійкості; задній лист і монтажна поверхня мають повністю вентилюватися.
Різні конструкції дахів і способи монтажу впливають на вогнестійкість будівель. Неправильний монтаж може спричинити пожежу.
ВИМОГА ПОЖЕЖНОЇ БЕЗПЕКИ. Для забезпечення класу вогнестійкості даху відстань між рамою модуля та поверхнею даху має становити >= 10 см (4 дюйми). Відповідно до місцевих норм використовуйте належні комплектувальні вироби модуля, як-от запобіжник, автоматичний вимикач і з’єднувач заземлення.
Не використовуйте модулі, якщо поблизу є відкриті легкозаймисті гази.
4 Умови монтажу
4.1 Місце монтажу та робоче середовище
Модулі можна використовувати лише на Землі, але не в космічному просторі.
Не фокусуйте сонячне світло на модулях вручну за допомогою дзеркал або збільшувального скла. Штучно сконцентроване сонячне світло, що створює струм фотоелектричного модуля, вищий за значення на паспортній табличці, не можна спрямовувати на лицьовий або задній бік фотоелектричного модуля.
Модулі QSUN слід установлювати на придатних будівлях або в інших відповідних місцях (наприклад, на землі, у гаражі, на зовнішній стіні будівлі, даху, фотоелектричній трекерній системі), але їх не можна встановлювати на транспортних засобах.
Залежно від параметрів проєкту системи в деяких місцях зі спекотним кліматом може бути заборонено використовувати модулі, встановлені з обмеженим повітряним потоком. Монтажники повинні оцінити, чи призведе проєкт системи в конкретному географічному місці до того, що температура модуля під час роботи на рівні 98-го процентиля перевищуватиме 70 °C, і врахувати ці чинники під час проєктування систем (докладніше див. IEC TS 63126).
Не встановлюйте модулі в місцях, які може бути затоплено.
QSUN рекомендує встановлювати модулі в робочому середовищі з температурою від -40 ℃ до 40 ℃ — це середньомісячні найвища та найнижча температури в місці монтажу. Переконайтеся, що встановлені модулі не зазнають вітрового чи снігового тиску, який перевищує допустиме максимальне навантаження. Температура модуля під час роботи на рівні 98-го процентиля становить 70 °C.
Модулі слід установлювати в місцях, що не затінюються протягом року. Переконайтеся, що в місцях монтажу немає перешкод, які блокують світло.
Фотоелектричний модуль може працювати в умовах, за яких струм та/або напруга перевищують значення, зазначені для стандартних умов випробування. Слід ураховувати температуру модуля та опроміненість лицьового боку (а для двосторонніх модулів — також альбедо ґрунту або даху, відстань між рядами та висоту встановлення). Відповідно, значення VOC та ISC (або ISC-aBSI для двосторонніх модулів), зазначені на цьому фотоелектричному модулі, слід помножити на коефіцієнт 1,25 під час визначення номінальних значень напруги та струму компонентів, під’єднаних до фотоелектричного виходу.
Коефіцієнт безпеки 1,25, наведений у прикладі вище для мінімальної номінальної напруги компонентів, під час проєктування системи можна змінити відповідно до мінімальної температури в місці монтажу та температурного коефіцієнта VOC. Коефіцієнт безпеки 1,25, наведений для номінального струму провідників за значенням ISC (або ISC-aBSI для двосторонніх модулів), можна скоригувати на основі максимальних значень опроміненості лицьового боку модуля (а для двосторонніх модулів — також заднього боку). Для цього необхідно виконати повне моделювання для конкретного місця та орієнтації модуля (а для двосторонніх модулів — альбедо ґрунту, відстані між рядами та висоти встановлення). Додаткові настанови щодо вибору коефіцієнта безпеки, відмінного від 1,25, наведено в IEC 62548.
- Забезпечте блискавкозахист модулів, установлених у місцях із частими блискавками та грозами.
- Не встановлюйте модулі в місцях, де можливе утворення легкозаймистих газів.
- Модулі не можна використовувати в середовищах із надмірним градом, снігом, димовими газами, забрудненням повітря та сажею, а також у місцях із сильнодійними корозійними речовинами, як-от сіль, соляний туман, соляний розчин, активні хімічні випари, кислотні дощі чи інші речовини, що спричиняють корозію модулів і впливають на їхню безпеку або характеристики.
- Вживайте захисних заходів для забезпечення надійного й безпечного монтажу модулів у суворих умовах, як-от сильний сніг, холод і сильний вітер, на островах поблизу води та соляного туману або в пустелях.
Модулі QSUN пройшли випробування на корозійну стійкість до соляного туману за IEC61701, однак корозія все одно може виникати в місці з’єднання рами модуля з кронштейном або в місці заземлення. Модулі QSUN можна встановлювати на відстані 50–500 м від берега океану, але в місцях контакту з фотоелектричними модулями необхідно використовувати нержавіючу сталь або алюміній і застосовувати антикорозійні заходи в точці з’єднання. Докладнішу інформацію див. у посібнику QSUN із монтажу в приморських районах.
4.2 Вибір кута нахилу

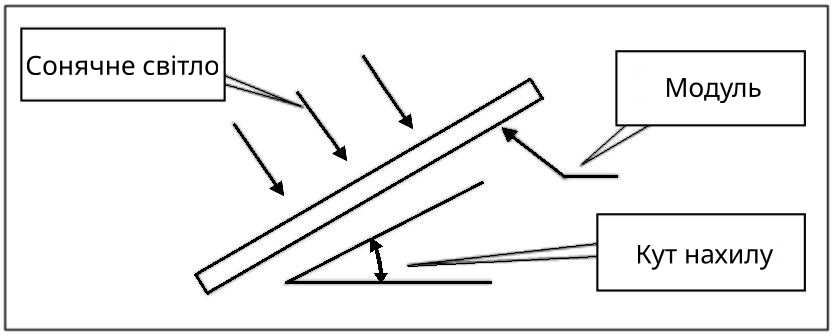

Кут нахилу модулів — це кут між поверхнею модуля та горизонтальною поверхнею; модуль забезпечує максимальну вихідну потужність, коли він безпосередньо спрямований на сонячне світло.
У Північній півкулі модулі бажано орієнтувати на південь, а в Південній півкулі — на північ.
Щодо конкретного кута монтажу зверніться до стандартної інструкції зі встановлення модулів або до рекомендацій досвідченого монтажника фотоелектричних модулів.
QSUN рекомендує кут нахилу модуля не менше ніж 10°, щоб пил із поверхні модуля легко змивався дощем і потреба в очищенні виникала рідше. Це також дає змогу воді легко стікати й запобігає появі слідів води на склі через тривале застоювання, що згодом може вплинути на зовнішній вигляд і характеристики модуля.
Модулі QSUN, з’єднані послідовно, слід установлювати з однаковою орієнтацією та кутом нахилу. Різні орієнтація та кут нахилу можуть спричинити різний рівень отриманого сонячного випромінювання та втрату вихідної потужності.
Якщо модулі QSUN використовуються в автономній системі, кут нахилу слід розраховувати з урахуванням сезонів та опроміненості, щоб максимізувати вихідну потужність. Якщо вихідна потужність модулів забезпечує потрібне навантаження в період найгіршої опроміненості протягом року, модулі мають забезпечувати навантаження впродовж усього року. Якщо модулі QSUN використовуються в системі, під’єднаній до мережі, кут нахилу слід розраховувати за принципом максимізації річної вихідної потужності.
5 Механічний монтаж
5.1 Загальні вимоги
Переконайтеся, що спосіб монтажу модуля та система кріплень здатні витримати очікуване навантаження; монтажник системи кріплень повинен надати відповідне обов’язкове підтвердження. Система монтажних кронштейнів має пройти випробування та перевірку сторонньою випробувальною установою, здатною виконувати статичний механічний аналіз, відповідно до місцевих національних або міжнародних стандартів.
- Кронштейн модуля має бути виготовлений із довговічних, корозійностійких і стійких до ультрафіолетового випромінювання матеріалів.
- Модулі мають бути надійно закріплені на кронштейні.
- У місцях зі значним накопиченням снігу використовуйте вищі кронштейни, щоб найнижча точка модулів не залишалася вкритою снігом протягом тривалого часу. Крім того, розташуйте найнижчу точку модулів достатньо високо, щоб уникнути затінення рослинами й деревами або пошкодження піском і камінням.
- Якщо модулі встановлюють на кронштейнах паралельно даху чи стіні, мінімальний проміжок між рамою модуля та дахом/стіною має становити 10 см для вентиляції повітрям і запобігання пошкодженню проводів модуля.
- Заборонено свердлити отвори у склі та рамі компонента без дозволу QSUN.
- Перед установленням модулів на даху переконайтеся, що будівля придатна для монтажу. Належним чином герметизуйте проникні ділянки, щоб запобігти протіканню.
- Рами модулів можуть розширюватися й стискатися під дією температури, тому проміжок між рамами двох сусідніх модулів має становити >= 10 мм.
- Переконайтеся, що задній лист модулів не контактує з кронштейном або будівельними конструкціями, здатними проколоти внутрішню частину модуля, особливо коли на поверхню модуля діє тиск.
ВИМОГА ДО СТАТИЧНОГО НАВАНТАЖЕННЯ. Максимальне статичне навантаження фотоелектричного модуля: 8400 Па спереду та 6600 Па ззаду для моделі зі склом 2,8 мм; 3600 Па спереду та 2400 Па ззаду для моделі зі склом 1,6 мм; 5400 Па спереду та 2400 Па ззаду для інших моделей. Ці значення можуть змінюватися залежно від способу монтажу модулів (див. наведені далі настанови з монтажу); у цьому посібнику зазначено випробувальне навантаження. Примітка: відповідно до вимог до монтажу IEC61215-2021 під час обчислення відповідного максимального розрахункового навантаження необхідно враховувати коефіцієнт безпеки 1,5.
Модулі можна встановлювати горизонтально або вертикально. Під час установлення компонентів не перекривайте дренажний отвір рами.
5.2 Механічний монтаж одностороннього модуля
З’єднання модуля із системою кріплень можна виконати за допомогою притискачів.
ПОВІДОМЛЕННЯ ЩОДО ГАРАНТІЇ. Монтаж слід виконувати відповідно до наведених нижче схем і рекомендацій. Якщо спосіб монтажу відрізняється, зверніться до QSUN та отримайте погодження. Інакше модулі можуть бути пошкоджені, а гарантія якості втратить чинність.

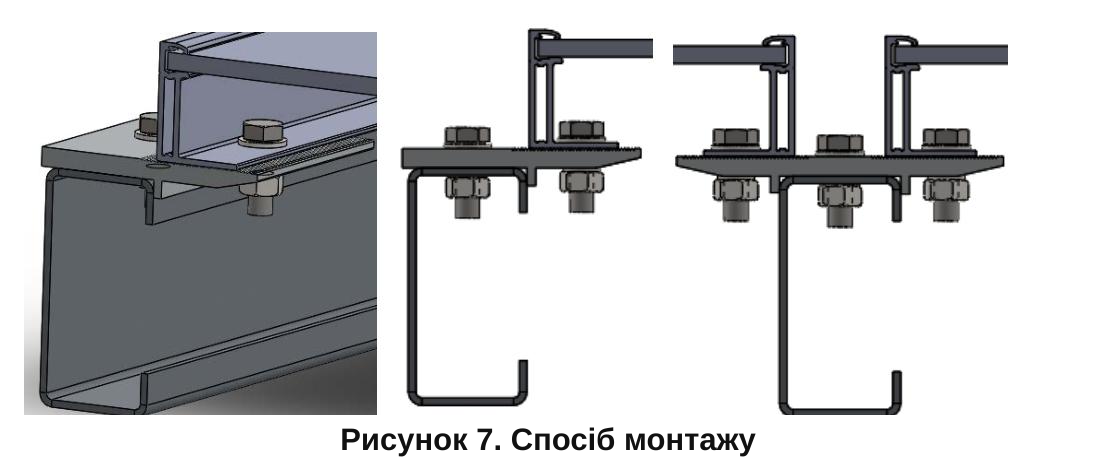

5.2.1 Монтаж модулів через монтажні отвори
За допомогою болтів закріпіть модулі на кронштейні через монтажні отвори в задній рамі. Докладніше див. на рисунку 7.
| Комплектувальний виріб | Модель | Матеріал | Примітка |
|---|---|---|---|
| Болт | M8 | Q235B/SUS304 | Матеріал комплектувальних виробів слід вибирати з урахуванням місцевих умов. |
| Шайба | 2*8 | Q235B/SUS304 | Матеріал комплектувальних виробів слід вибирати з урахуванням місцевих умов. |
| Пружинна шайба | 8 | Q235B/SUS304 | Матеріал комплектувальних виробів слід вибирати з урахуванням місцевих умов. |
| Гайка | M8 | Q235B/SUS304 | Матеріал комплектувальних виробів слід вибирати з урахуванням місцевих умов. |
| Болт | M6 | Q235B/SUS304 | Матеріал комплектувальних виробів слід вибирати з урахуванням місцевих умов. |
| Шайба | 2*6 (6.4*18-1.6 ISO 7093) | Q235B/SUS304 | Матеріал комплектувальних виробів слід вибирати з урахуванням місцевих умов. |
| Пружинна шайба | 6 | Q235B/SUS304 | Матеріал комплектувальних виробів слід вибирати з урахуванням місцевих умов. |
| Гайка | M6 | Q235B/SUS304 | Матеріал комплектувальних виробів слід вибирати з урахуванням місцевих умов. |
(Рекомендація 1) Діапазон моменту затягування болта M8: 16–20 Н•м; діапазон моменту затягування болта M6: 5–12 Н•м.
(Рекомендація 2) У разі використання рами QSUN заввишки 30 мм (30H) рекомендовано вибирати кріпильні вироби завдовжки L ≤ 20 мм. (Якщо у вас спеціальна модель, зверніться до служби підтримки QSUN.)
5.2.2 Монтаж модулів за допомогою притискачів
Модуль можна встановити за допомогою спеціального притискача, як показано на рисунку 5.
За жодних обставин притискач не повинен торкатися скла або деформувати раму компонента.
Поверхня притискача, що контактує з лицьовою частиною рами, має бути гладкою та рівною; інакше раму й компонент буде пошкоджено.
Обов’язково уникайте затінення притискачем. Притискач не повинен перекривати дренажний отвір. Перекриття притискача з рамою модуля має становити щонайменше 8 мм, але не більше ніж 11 мм (поперечний переріз притискача можна змінити, якщо модуль установлено надійно).

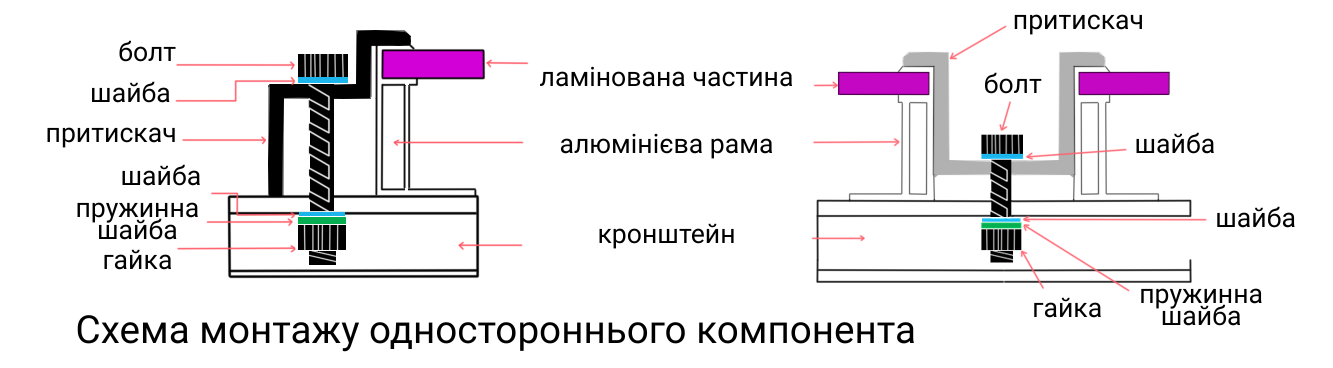

5.2.3 Схема монтажу одностороннього компонента
Монтаж гвинтовими притискачами: максимальне статичне навантаження на задню сторону модуля становить 2400 Па (еквівалент вітрового тиску), а максимальний статичний тиск на лицьову сторону — 5400 Па (еквівалент вітрового та снігового тиску).
D = 1/4 L
6 Електричний монтаж
6.1 Електричні характеристики
Номінальні значення електричних параметрів модуля, як-от Isc, Voc і Pmax, мають похибку ±3 % відносно значень за стандартних умов випробування: опроміненість 1000 Вт/м², температура елемента 25 ℃ і повітряна маса AM1.5.
У разі послідовного з’єднання модулів підсумкова напруга дорівнює сумі напруг окремих модулів. У разі паралельного з’єднання підсумковий струм дорівнює сумі струмів окремих модулів, як показано нижче на рисунку 10. Модулі з різними моделями електричних характеристик не можна з’єднувати послідовно.

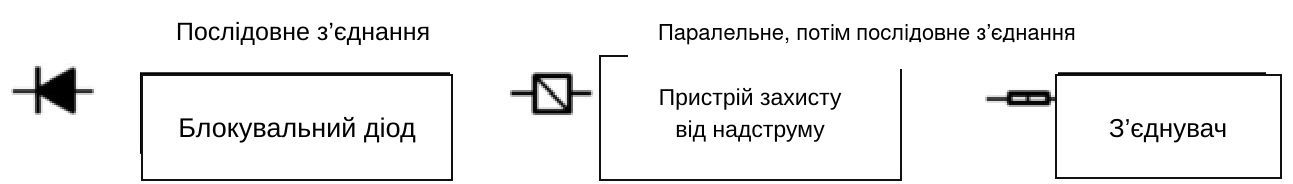

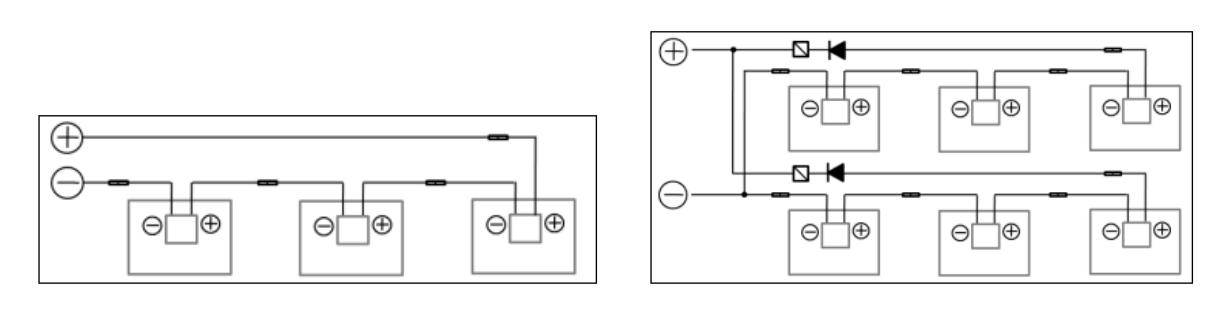

Рисунок 10. Схема послідовного та паралельного з’єднання
Кількість послідовно з’єднаних модулів у кожній стрінзі слід розраховувати відповідно до застосовних норм.
Значення напруги холостого ходу за очікуваної найнижчої температури не повинно перевищувати максимальну напругу системи, установлену для модулів, та інші значення, установлені для електричних компонентів постійного струму. (Максимальна напруга системи модулів QSUN — 1500 В постійного струму, номінал запобіжника — 30 А; фактичну напругу системи проєктують на основі моделі використовуваних модулів та інвертора.)
За нормальних умов фотоелектричний модуль може працювати в умовах, за яких струм та/або напруга перевищують значення, зазначені для стандартних умов випробування. Відповідно, значення Isc і Voc, зазначені на цьому фотоелектричному модулі, слід помножити на коефіцієнт 1,25 під час визначення номінальної напруги компонентів, номінального струму провідників і номіналу засобів керування (наприклад, інвертора), під’єднаних до фотоелектричного виходу.
Коефіцієнт VOC можна розрахувати за наведеною нижче формулою.
CVoc = 1 - βVoc × (25 - T)
T: очікувана найнижча температура в місці монтажу.
β: температурний коефіцієнт VOC (%/℃) (докладніше див. форму електричних даних).
Якщо через модуль протікає зворотний струм, що перевищує максимальний струм запобіжника, для захисту модуля використовуйте пристрій захисту від надструму з такими самими характеристиками; якщо паралельно з’єднано більше ніж 2 стрінги, на кожній стрінзі модулів має бути пристрій захисту від надструму. Див. рисунок 5.
6.2 Кабелі та з’єднувальні проводи
У конструкції модуля застосовано закриті з’єднувальні коробки зі ступенем захисту IP68 для під’єднання на місці, що забезпечує захист проводів і з’єднань від впливу навколишнього середовища та захист від контакту з неізольованими електричними частинами. До з’єднувальної коробки належним чином під’єднані кабелі та з’єднувачі зі ступенем захисту IP68. Така конструкція полегшує паралельне з’єднання модулів. Кожен модуль має два незалежні проводи, під’єднані до з’єднувальної коробки: один негативного, інший позитивного полюса. Два модулі можна з’єднати послідовно, вставивши позитивний полюс на кінці проводу одного модуля в негативний полюс сусіднього модуля.
Відповідно до місцевих пожежних, будівельних та електротехнічних норм використовуйте належні кабелі й з’єднувачі; забезпечте електричні та механічні характеристики кабелів (кабелі мають бути прокладені в трубі зі стійкістю до старіння під дією УФ-випромінювання, а якщо кабель перебуває на відкритому повітрі, сам кабель повинен мати стійкість до старіння під дією УФ-випромінювання).
Монтажник може використовувати лише одножильний кабель перерізом 4–16 мм² (5–14 AWG), класу 90 ℃, з належною ізоляційною здатністю витримувати максимальну напругу холостого ходу (фотоелектричні модулі призначені для польового монтажу проводки, а використовувані кабелі мають відповідати IEC 62930, тип 131 або тип 133, чи EN 50618). Для зменшення падіння напруги необхідно вибрати належні характеристики проводу.
QSUN вимагає, щоб уся проводка та електричні з’єднання відповідали застосовним національним електротехнічним нормам.
Під час кріплення кабелів до кронштейна уникайте механічного пошкодження кабелів або модулів. Не притискайте кабелі силою. Для кріплення кабелів до кронштейна використовуйте світлостійкі кабельні стяжки та затискачі. Незважаючи на світло- й водостійкість кабелів, необхідно запобігати потраплянню на них прямого сонячного світла та зануренню у воду.
Мінімальний радіус вигину кабелів має становити 43 мм (1,69 дюйма).
6.3 З’єднувач
Тримайте з’єднувачі чистими й сухими. Перед з’єднанням переконайтеся, що гайки з’єднувачів затягнуто. Не з’єднуйте вологі чи брудні з’єднувачі або з’єднувачі в будь-яких інших неналежних умовах. Захищайте з’єднувачі від прямого сонячного світла, занурення у воду та падіння на землю чи дах.
НЕБЕЗПЕКА — ЕЛЕКТРИЧНА ДУГА ТА УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ. Неправильне з’єднання може спричинити електричну дугу та ураження електричним струмом. Переконайтеся, що всі електричні з’єднання надійні. Переконайтеся, що всі з’єднувачі з фіксатором повністю зафіксовані.
| Постачальники з’єднувачів | Тип |
|---|---|
| Zhejiang Jiaming Tianheyuan Photovoltaics Technology Co. Ltd. | PV-JM608, номінальні значення: 1500 В DC, 41 А, IP68 (1 м, 1 год), від -40 °C до 85 °C, верхня межа температури 100 °C Тип: HQC4, номінальні значення: 1500 В DC, 30 А, IP68 (1 м, 1 год), від -40 °C до 85 °C, верхня межа температури 100 °C |
| Stäubli Electrical Connectors AG | Тип: PV-KST4-EVO 2/XY_UR, PVKBT4-EVO 2/XY_UR, номінальні значення: 1500 В DC, 45 А, IP68 (1 м, 1 год), від -40 °C до 85 °C Тип: PV-KST4/xy-UR, PV-KBT4/xyUR, номінальні значення: 1000 В DC, 39 А, IP68 (1 м, 1 год), від -40 °C до 85 °C Тип: PV-KST4-EVO2A/xy, PV-KBT4-EVO2A/xy, 1500 В DC, 45 А (4 мм²), 53 А (6 мм²), IP68 (1 м, 1 год), від -40 °C до 85 °C |
| NINGBO GZX PV TECHNOLOGY CO., LTD | Тип: PV-GZX306 Номінальні значення: 1500 В DC, 25 А, 30 А, 35 А, IP68 (1 м, 1 год), від -40 °C до 85 °C |
| QC Solar (Suzhou) Corporation | Тип: 3Qxy, Номінальні значення: 1500 В DC, 25 А, 30 А, 35 А, IP68 (1 м, 1 год), від -40 °C до 85 °C |
| Taizhou Chuangda Electronic Co., Ltd | Тип: OSTA-03, Номінальні значення: 1500 В DC, 25 А, IP68 (1 м, 1 год), від -40 °C до 85 °C |
ВИМОГА СУМІСНОСТІ З’ЄДНУВАЧІВ. Дозволено використовувати лише з’єднувачі, що відповідають установленим на модулі, тобто того самого виробника й тієї самої моделі. (Якщо потрібно використовувати з’єднувачі іншого типу, зверніться до QSUN Solar.)
6.4 Обхідний діод
З’єднувальна коробка сонячного модуля QSUN містить обхідний діод, під’єднаний паралельно до ланцюжків елементів.
| Тип з’єднувальної коробки | Постачальники діодів | Тип |
|---|---|---|
| JM37xy | Hangzhou Silan Microelectronics Co., Ltd. | MK5050, діод Шотткі; макс. пікова зворотна напруга 50 В; макс. середній прямий струм 40 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 |
| JM07w | Zhejiang Jiaming Tianheyuan Photovoltaics Technology Co. Ltd. | Тип: THY4050, діод Шотткі; макс. пікова зворотна напруга 50 В; макс. середній прямий струм 40 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 Тип: RT3550, діод Шотткі; макс. пікова зворотна напруга 50 В; макс. середній прямий струм 35 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 Тип: RT4550, діод Шотткі; макс. пікова зворотна напруга 50 В; макс. середній прямий струм 45 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 |
| JM07w | Hangzhou Lion Microelectronics Co., Ltd. | Тип: SBT4050DY, діод Шотткі; макс. пікова зворотна напруга 50 В; макс. середній прямий струм 40 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 |
| PV-GZX306 | NINGBO GZX PV TECHNOLOGY CO., LTD (OEM: NanTong GaoXin Science And Technology Development Co., Ltd) | Тип: GF5045E, 25 А для PV-GZX306; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 50 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 Тип: GF5045, 25 А для PV-GZX306; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 55 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 Тип: GF5545, 30 А для PV-GZX306; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 55 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 Тип: GF6545, 35 А для PV-GZX306; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 65 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 |
| PV-GZX306 | PANJIT INTERNATIONAL INC | Тип: GF5045, 25 А для PV-GZX306; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 55 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 Тип: GF5545, 30 А для PV-GZX306; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 55 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 |
| PV-GZX306 | Yangzhou Yangjie Electronic Technology Co., Ltd. | Тип: GFMK5045, 25 А для PV-GZX306; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 50 А; макс. TJ: 200 °C (t ≤ 1 год); кількість обхідних діодів: 3 |
| 3Qxy | QC Solar (Suzhou) Corporation | Тип: QCMK4045; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 40 А; макс. TJ: 200 °C (t≤1 год); кількість обхідних діодів: 3; 130 mil, для модуля 25 А Тип: QCMK4045B; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 40 А; макс. TJ: 200 °C (t≤1 год); кількість обхідних діодів: 3; 150 mil, для модуля 25 А Тип: 30SQ050A; макс. пікова зворотна напруга 50 В; макс. середній прямий струм 30 А; макс. TJ: 200 °C (t≤1 год); кількість обхідних діодів: 3; 150 mil, для модуля 25 А Тип: QCM4045; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 40 А; макс. TJ: 200 °C (t≤1 год); кількість обхідних діодів: 3; 150 mil, для модуля 25 А Тип: QCM4045; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 40 А; макс. TJ: 200 °C (t≤1 год); кількість обхідних діодів: 3; 2x130 mil, для модуля 25 А |
| 3Qxy | QC Solar (Suzhou) Corporation (AnHui Juxin Semiconductor Technology Co., Ltd.) | Тип: QCM4045; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 40 А; макс. TJ: 200 °C (t≤1 год); кількість обхідних діодів: 3; 120 mil/130mil Trench для модуля 25 А |
| OSTA-03 | Taizhou Chuangda Electronic Co., Ltd | Тип: ZNMK5045; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 50 А; макс. TJ: 200 °C (t≤1 год); кількість обхідних діодів: 3; 130 mil, для модуля 25 А Тип: CDMK5045; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 50 А; макс. TJ: 200 °C (t≤1 год); кількість обхідних діодів: 3; 130 mil, для модуля 25 А Тип: MK5045; макс. пікова зворотна напруга 45 В; макс. середній прямий струм 50 А; макс. TJ: 200 °C (t≤1 год); кількість обхідних діодів: 3; 130 mil, для модуля 25 А |
Якщо в модулі локально виникає гаряча точка, діод починає працювати, щоб припинити проходження основного струму через елементи гарячої точки та в такий спосіб обмежити нагрівання модуля й втрату його характеристик. Зверніть увагу: обхідний діод не є пристроєм захисту від надструму.
Якщо виявлено або є підозра на несправність діода, монтажник чи постачальник послуг із технічного обслуговування системи повинен звернутися до QSUN. Не намагайтеся самостійно відкривати з’єднувальну коробку модуля.
6.5 Захист від PID і сумісність з інвертором
За високої вологості, високої температури та високої напруги у фотоелектричних модулях може виникати потенціально індукована деградація (PID). Потенціально індукована деградація (PID) може виникати в модулях за наведених нижче умов:
- Фотоелектричні модулі встановлено в умовах спекотної та вологої погоди.
- Місце встановлення фотоелектричних модулів протягом тривалого часу перебуває у вологих умовах, наприклад у плавучій фотоелектричній системі.
Для зниження ризику PID на стороні під’єднання модулів за постійним струмом рекомендовано заземлити негативний полюс. На рівні системи рекомендовано застосовувати наведені нижче заходи захисту від PID:
- Для гальванічно ізольованого фотоелектричного інвертора негативний полюс сторони під’єднання фотоелектричних модулів за постійним струмом можна заземлити безпосередньо.
- Для фотоелектричного інвертора без гальванічної розв’язки перед застосуванням віртуального заземлення необхідно встановити ізолювальний трансформатор (зазвичай потрібні настанови виробника інвертора щодо способу заземлення).

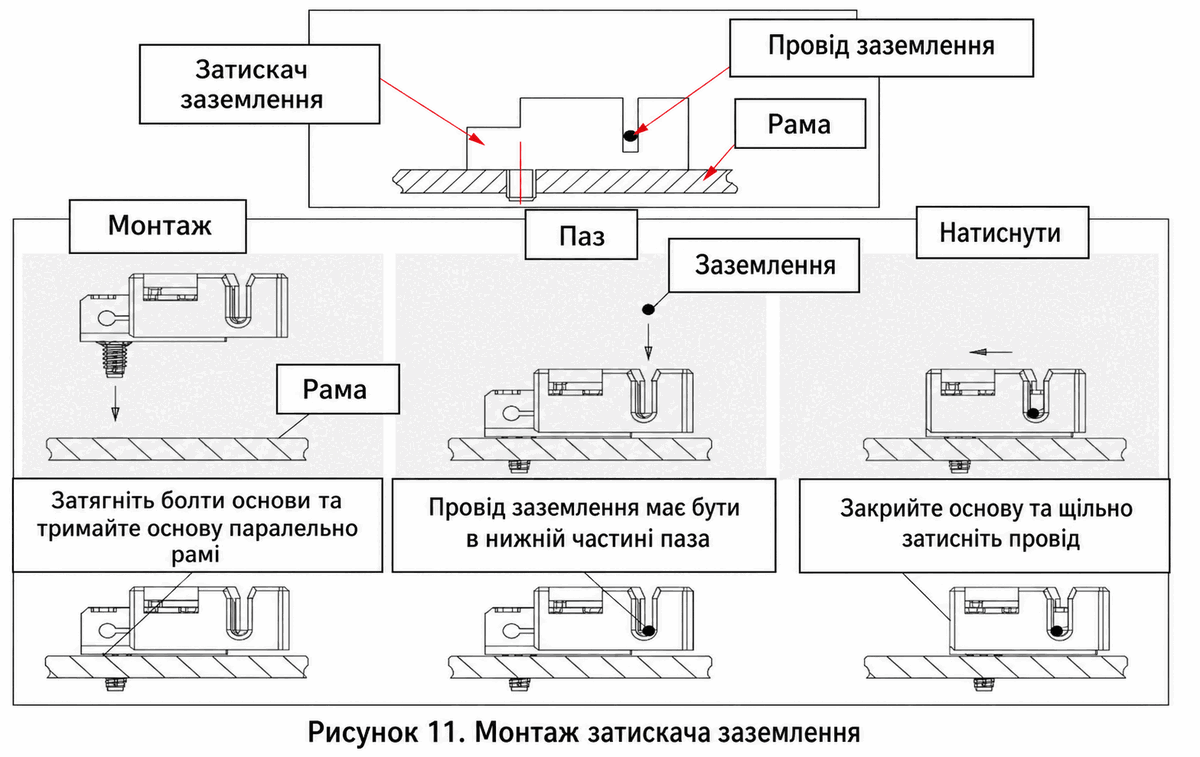

7 Заземлення
У конструкції модулів для жорсткої опори використовується анодована корозійностійка рама з алюмінієвого сплаву. Для безпечного використання та захисту модулів від пошкодження блискавкою і статичною електрикою раму модуля слід заземлити.

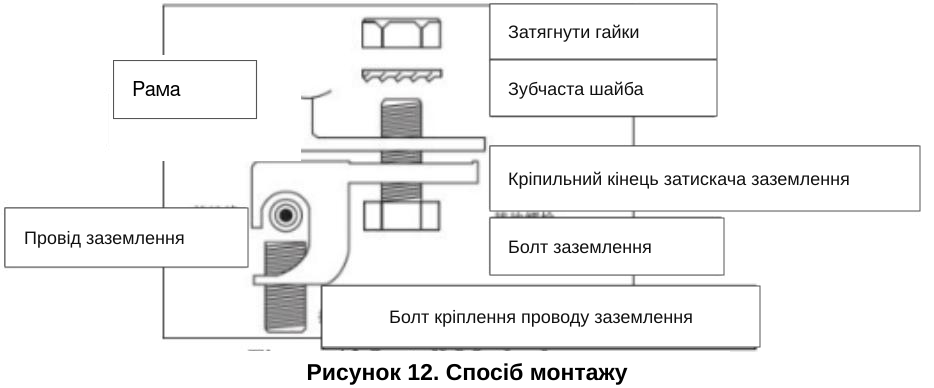

Заземлювальний пристрій має повністю контактувати з внутрішнім боком алюмінієвого сплаву та пробивати оксидну плівку на поверхні рами.
- Не свердліть додаткові отвори заземлення в рамі модуля.
- Заземлювальний провідник або стрічка можуть бути виготовлені з міді, мідного сплаву чи будь-якого іншого матеріалу, дозволеного для використання як електричний провідник відповідними національними електротехнічними нормами. Потім заземлювальний провідник необхідно з’єднати із землею за допомогою належного заземлювального електрода.
- Отвори на рамі, позначені знаком заземлення, можна використовувати лише для заземлення, а не для монтажу компонентів.
- Безрамні двоскляні модулі не мають відкритого провідника, тому відповідно до норм їх не потрібно заземлювати.
Допускаються наведені нижче способи заземлення.
7.1 Заземлення за допомогою затискача заземлення
На краю задньої рами модуля розташований отвір заземлення діаметром Ø4,2 мм. Центральна лінія знака заземлення, також розташованого на краю задньої рами модуля, збігається з центральною лінією отвору заземлення.
Заземлення між модулями мають підтвердити кваліфіковані електрики, а заземлювальні пристрої має виготовити кваліфікований виробник електрообладнання. Рекомендований момент затягування — 2,3 Н•м. Для затискача заземлення використовується мідний провід 12 AWG. Під час монтажу не можна стискати мідні проводи так, щоб їх пошкодити.
Примітка: на наведених вище рисунках використано TYCO 1954381-1 (рекомендовано).
7.2 Заземлення через вільні монтажні отвори
Вільні монтажні отвори модулів можна використовувати для встановлення заземлювальних пристроїв.
- Сумістіть затискач заземлення з монтажним отвором рами. Проведіть болт заземлення через затискач заземлення та раму.
- Установіть шайбу зубчастим боком з іншого боку й затягніть гайки.
- Проведіть заземлювальні проводи через затискач заземлення; матеріал і розміри заземлювального проводу мають відповідати вимогам місцевих національних і регіональних законів та нормативних актів.
- Затягніть болти ліній заземлення та монтажних кінців.
7.3 Заземлювальні пристрої сторонніх виробників
Для заземлення модулів QSUN можна використовувати заземлювальний пристрій стороннього виробника, але надійність такого заземлення має бути підтверджена. Заземлювальний пристрій слід використовувати відповідно до вимог виробника.
8 Експлуатація та технічне обслуговування
ОБОВ’ЯЗОК УПРОДОВЖ ГАРАНТІЙНОГО ПЕРІОДУ. Користувачі зобов’язані регулярно оглядати та обслуговувати модулі, особливо протягом гарантійного періоду, і повідомляти постачальника впродовж двох тижнів після виявлення пошкодження модулів.
8.1 Очищення
Забруднення, накопичені на скляній поверхні модуля, як-от пил, промислові стічні води та пташиний послід, знижують вихідну потужність і спричиняють локальні гарячі точки. Ступінь впливу визначається прозорістю забруднень. Невелика кількість пилу впливає на інтенсивність і рівномірність сонячного випромінювання, яке отримують модулі, але загалом не становить небезпеки й не призводить до значного зниження потужності.
Під час експлуатації модулів не повинно бути чинників навколишнього середовища, що відкидають тіні й затінюють частину або весь модуль. До таких чинників належать інші модулі, кронштейн системи модулів, птахи, пил, ґрунт або рослини. Вони істотно знижують вихідну потужність. QSUN рекомендує за жодних обставин не допускати затінення поверхні модуля.
Періодичність очищення залежить від швидкості накопичення бруду. За нормальних умов дощова вода очищає поверхню модуля та зменшує частоту очищення. Для протирання скляної поверхні рекомендовано використовувати губку, змочену чистою водою, або м’яку тканину. Не використовуйте кислотні та лужні мийні засоби для очищення модулів. За жодних обставин не використовуйте для очищення інструменти з грубою поверхнею.
Щоб уникнути потенційного ризику ураження електричним струмом або опіку, QSUN рекомендує очищати модулі рано-вранці та ввечері, коли сонячне випромінювання слабше, а температура модулів нижча, особливо в районах із високою середньою температурою.
Щоб уникнути потенційного ризику ураження електричним струмом, не намагайтеся очищати модулі з пошкодженим склом або відкритими проводами.
8.2 Огляд зовнішнього вигляду модуля
Візуально перевірте модуль на наявність дефектів зовнішнього вигляду, особливо:
- тріщин скла модуля;
- корозії в місцях зварювання основної струмознімальної шини елемента: вона виникає через потрапляння вологи всередину модуля внаслідок пошкодження пакувальних матеріалів поверхні під час монтажу або транспортування;
- слідів горіння на задньому листі модуля;
- ознак старіння фотоелектричних модулів, зокрема пошкодження гризунами, пошкодження погодними умовами, щільності з’єднань, корозії та стану заземлення;
- будь-яких гострих предметів, що контактують із поверхнею фотоелектричних модулів;
- будь-яких перешкод, що затінюють фотоелектричні модулі;
- ослаблених або пошкоджених гвинтів між модулями та кронштейном. У разі виявлення своєчасно відрегулюйте й закріпіть їх.
8.3 Огляд з’єднувачів і кабелів
Наведений нижче профілактичний огляд рекомендовано проводити раз на 6 місяців:
- перевіряти герметичність з’єднувачів і кабельні з’єднання;
- перевіряти наявність зазорів у герметику клемної коробки та з’ясовувати, чи немає тріщин.
8.4 Електричні параметри сонячних модулів: Додаток 1
8.5 Максимальна кількість послідовних і паралельних з’єднань
Максимальна кількість послідовно = напруга системи / 1,25 / Voc
Максимальна кількість паралельно = номінал запобіжника / 1,25 / Isc
8.6 Обмеження щодо з’єднувача
З’єднувач має бути PV-JM608; передбачено, що його можна сполучати лише з відповідною моделлю й не можна змішувати з іншими.
8.7 Монтаж на даху
Цементний дах; дах також повинен мати клас вогнестійкості вище класу C (не нижчий за клас вогнестійкості модулів), а кут монтажу має бути на 22,5° меншим за кут вогневого випробування, щоб модулі могли відповідати заявленому класу вогнестійкості.
8.8 Висота над рівнем моря
Висота над рівнем моря для HTA становить 3000 м. Для інших виконань вона зазвичай менша ніж 2000 м.
9 Форма даних для електричного й електронного обладнання/компонентів
Температурний коефіцієнт
| α (%/℃) — ISC | β (%/℃) — VOC | δ (%/℃) — Pmax |
|---|---|---|
| 0.04351 | -0.2562 | -0.3012 |
